Despliegue de una aplicación en Kubernetes

Introducción

En este post realizamos la implantación de una aplicación en Docker. En este post vamos a realizar el despliegue de la misma aplicación en Kubernetes.

Ejercicio 1: Despliegue en minikube

En mi casi caso, voy a elegir bookmedik como aplicación a desplegar. Para ello, voy a utilizar el siguiente repositorio que contiene el código de la aplicación.

Despliegue de la aplicación

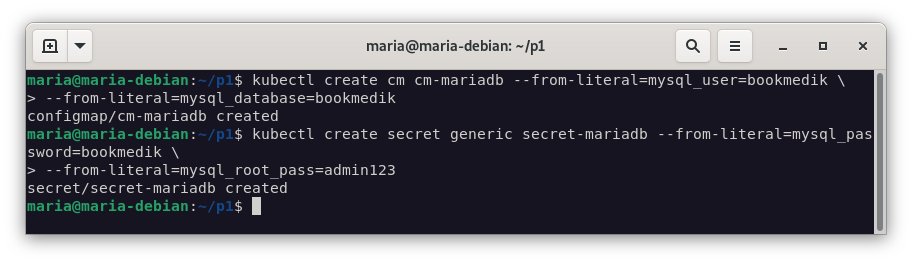

Creamos los ficheros yaml para crear un ConfigMap y un Secret donde guardaremos las variables de entorno.

kubectl create cm cm-mariadb --from-literal=mysql_usuario=bookmedik \
--from-literal=basededatos=bookmedik \
-o yaml --dry-run=client > bd_datos_configmap.yaml

kubectl create secret generic secret-mariadb --from-literal=password=bookmedik \
--from-literal=rootpass=root \
-o yaml --dry-run=client > bd_passwords_secret.yaml

Creamos el volumen y el fichero de despliegue para mariadb

Volumen para mariadb

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
    name: mariadb-pvc
spec:
    accessModes:
    - ReadWriteOnce
    resources:
    requests:
        storage: 3Gi

Despliegue de mariadb

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mariadb
  labels:
    app: mariadb
    tier: backend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mariadb
      tier: backend
  template:
    metadata:
      labels:
        app: mariadb
        tier: backend
    spec:
      volumes:
        - name: volumen-mariadb
          persistentVolumeClaim:
            claimName: mariadb-pvc
      containers:
        - name: contenedor-mariadb
          image: mariadb:10.5
          env:
            - name: MARIADB_ROOT_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: secret-mariadb
                  key: rootpass
            - name: MARIADB_DATABASE
              valueFrom:
                configMapKeyRef:
                  name: cm-mariadb
                  key: basededatos
            - name: MARIADB_USER
              valueFrom:
                configMapKeyRef:
                  name: cm-mariadb
                  key: mysql_usuario
            - name: MARIADB_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: secret-mariadb
                  key: password
          ports:
            - name: mariadb-server
              containerPort: 3306
          volumeMounts:
            - mountPath: "/var/lib/mysql"
              name: volumen-mariadb

Servicio de mariadb

apiVersion: v1
kind: Service
metadata:
  name: mariadb
  labels:
    app: mariadb
    tier: backend
spec:
  type: ClusterIP
  ports:
    - port: 3306
      targetPort: mariadb-server
  selector:
    app: mariadb
    tier: backend

Creamos los ficheros de despliegue y servicios para bookmedik.

Despliegue de bookmedik

apiVersion: apps/v1
kind: Deployment
metadata:
  name: bookmedik
  labels:
    app: bookmedik
    tier: frontend
spec:
  replicas: 2
  selector:
    matchLabels:
      app: bookmedik
      tier: frontend
  template:
    metadata:
      labels:
        app: bookmedik
        tier: frontend
spec:
  containers:
  - name: contenedor-bookmedik
    image: legnakra/bookmedik:latest
    env:
      - name: USUARIO_BOOKMEDIK
        valueFrom:
          configMapKeyRef:
            name: cm-mariadb
            key: mysql_user
      - name: PASS_BOOKMEDIK
        valueFrom:
          secretKeyRef:
            name: secret-mariadb
            key: mysql_password
      - name: BASE_DATOS_BOOKMEDIK
        valueFrom:
          configMapKeyRef:
            name: cm-mariadb
            key: mysql_database
    ports:
      - name: http-server
        containerPort: 80

Servicio de bookmedik

apiVersion: v1
kind: Service
metadata:
  name: bookmedik
  labels:
    app: bookmedik
    tier: frontend
spec:
  type: NodePort
  ports:
    - port: 80
      targetPort: http-server
  selector:
    app: bookmedik
    tier: frontend

Creamos todo y anotamos la primera versión de la aplicación.

kubectl apply -f .

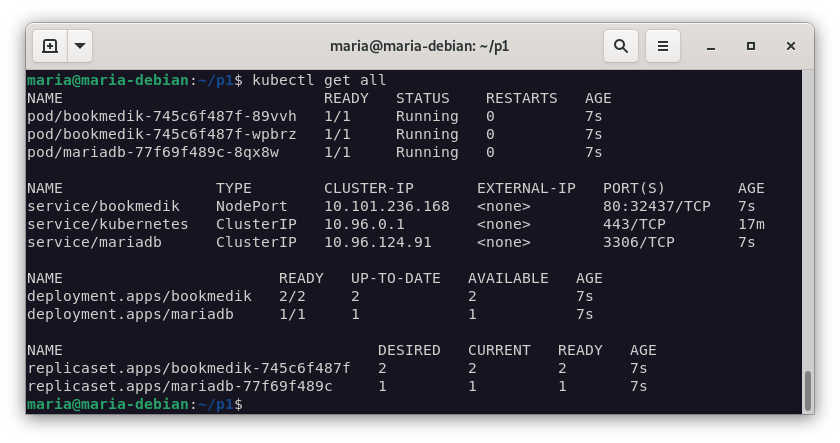

Comprobamos que los recursos se han creado correctamente.

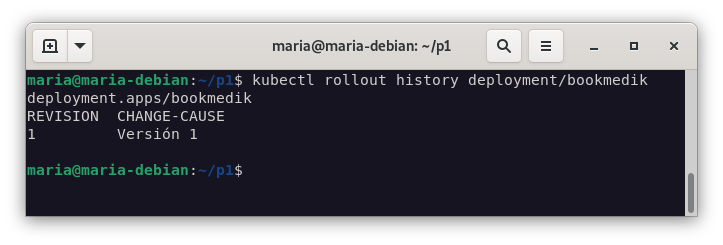

kubectl annotate deployment.apps/bookmedik kubernetes.io/change-cause="Versión 1"

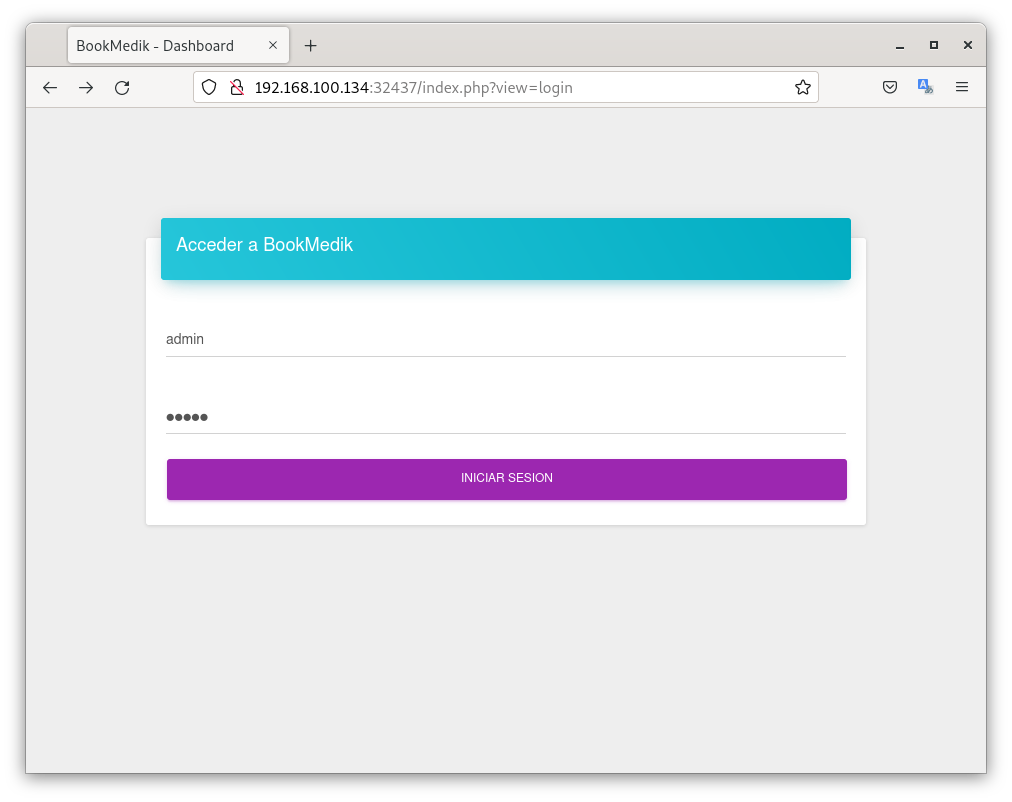

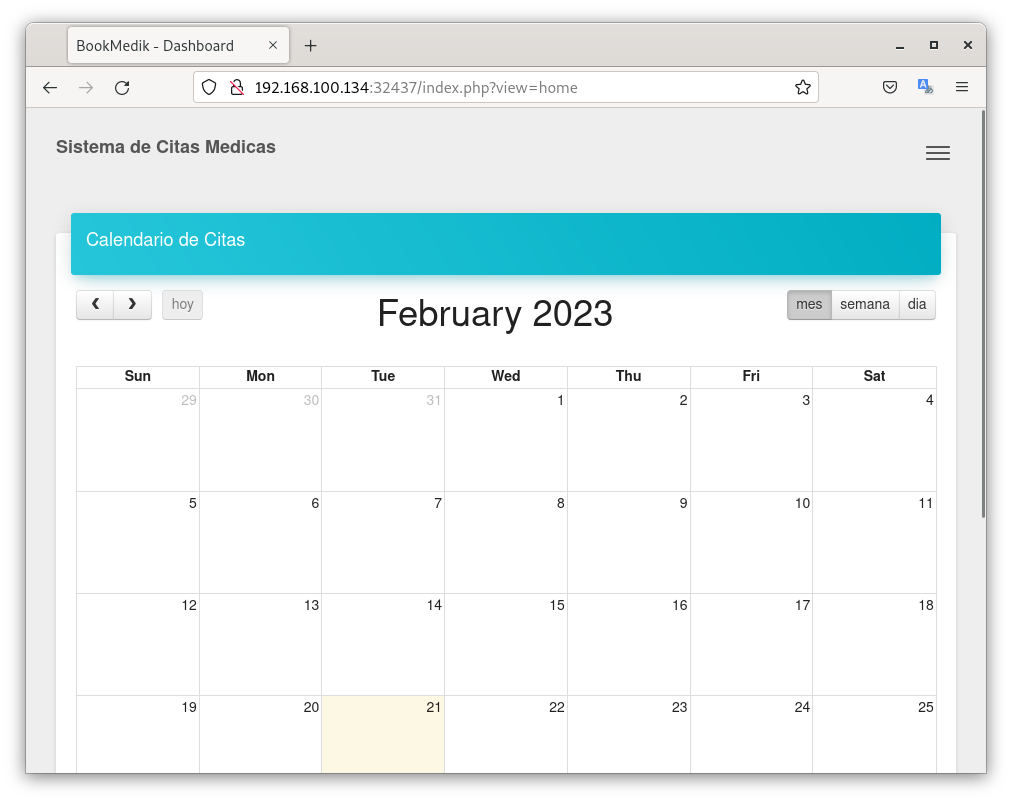

Accedemos a la aplicación y comprobamos que funciona correctamente.

Y comprobamos que podemos acceder:

Creamos el fichero Ingress para acceder a la aplicación desde el exterior.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: bookmedik-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:nano
  rules:
  - host: www.maria-bookmedik.org
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: bookmedik
            port:
              number: 80

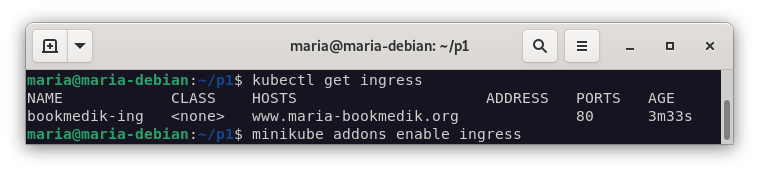

Y lo creamos:

kubectl apply -f bookmedik-ingress.yaml

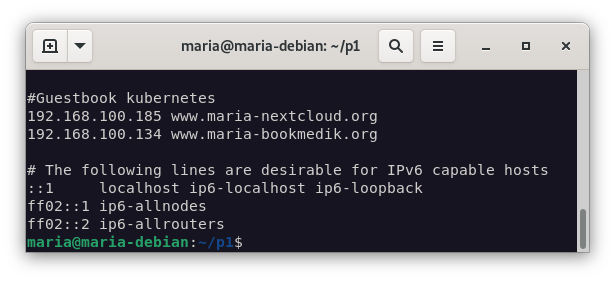

Modificamos el fichero /etc/hosts para que apunte a la IP del nodo maestro.

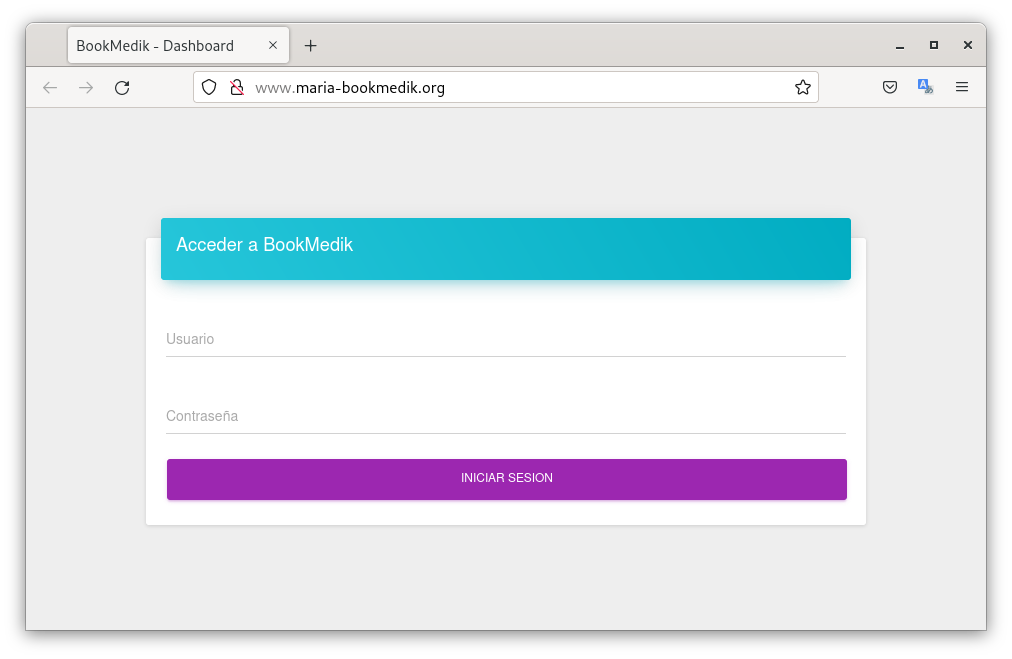

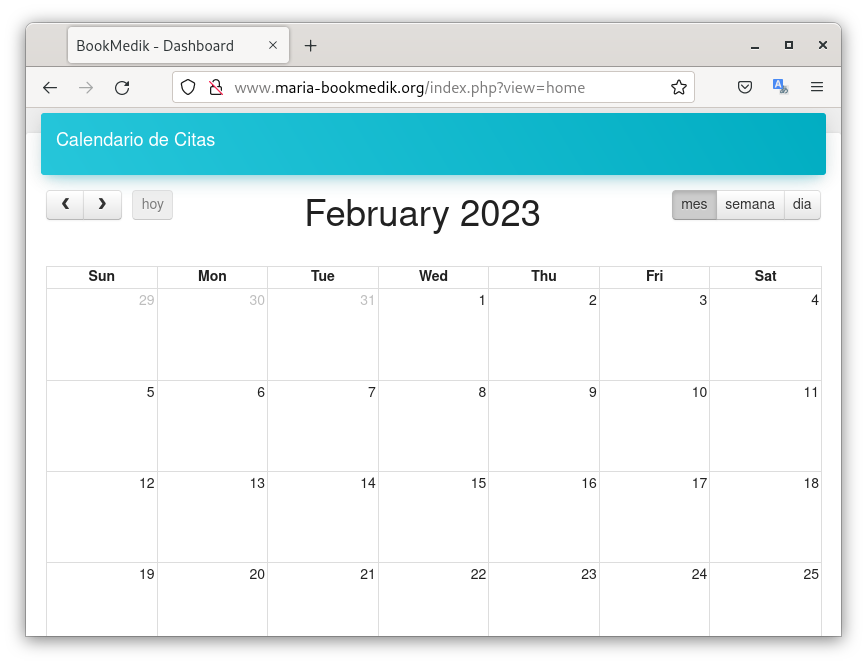

Accedemos a la aplicación desde el navegador.

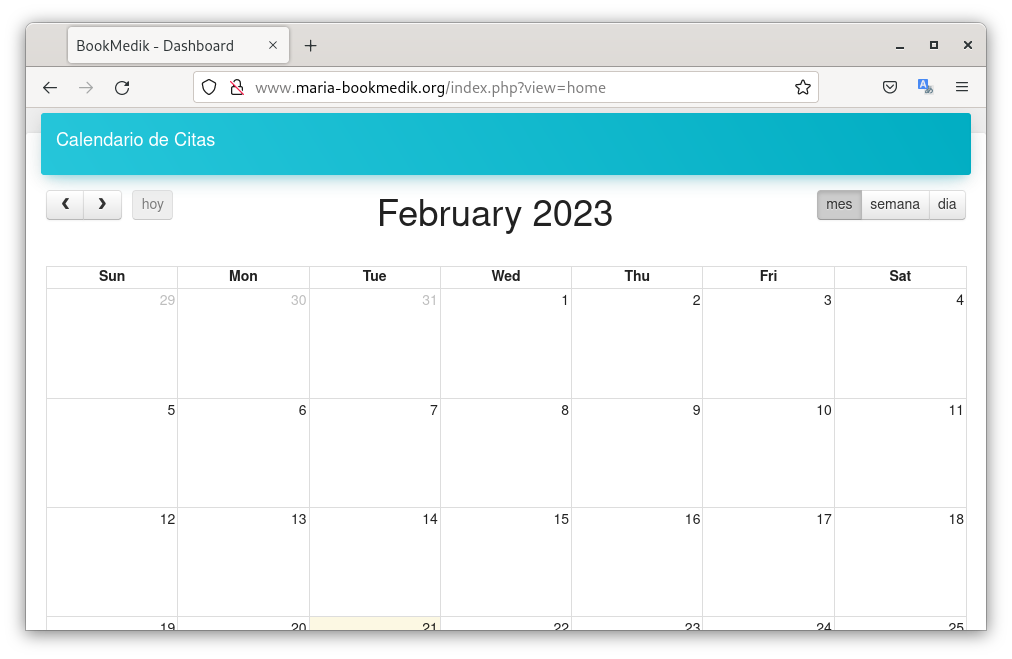

Y accedemos a la zona de administración:

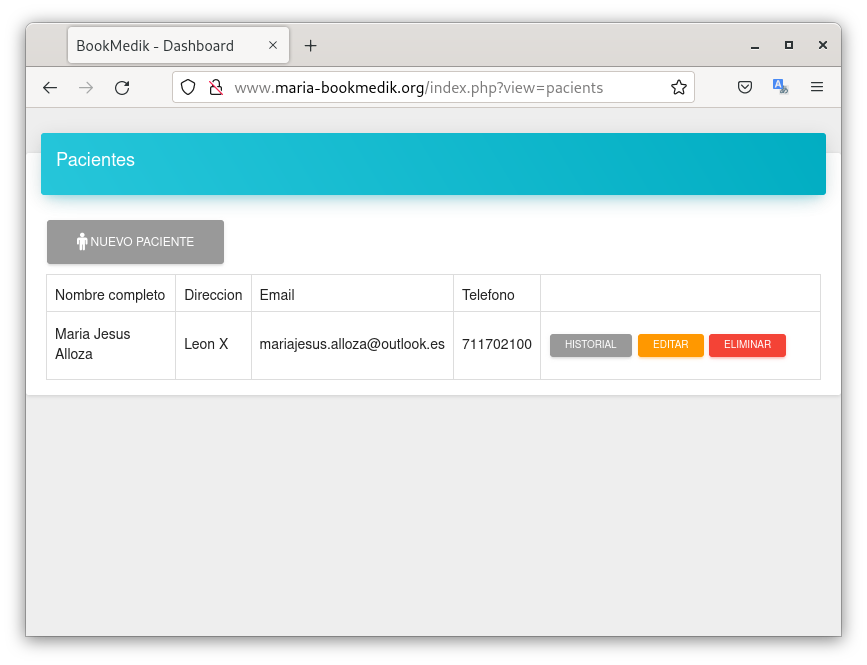

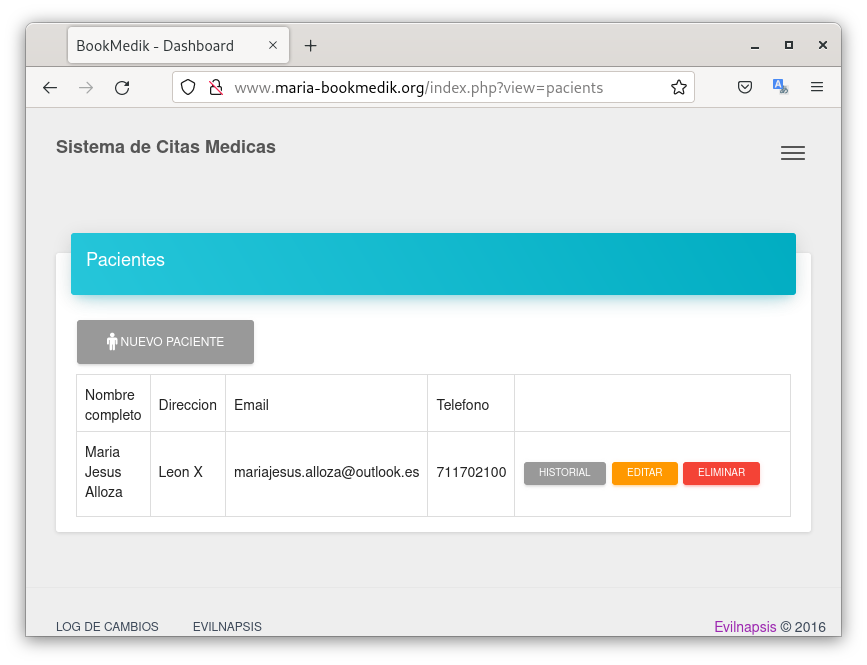

Creamos información para probar la persistencia de la base de datos cuando borremos la base de datos de mariadb.

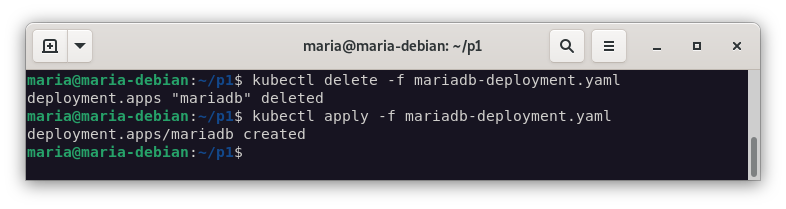

Eliminamos el despliegue de mariadb.

kubectl delete deployment.apps/mariadb

Comprobamos que la base de datos no funciona.

Ahora nos toca escalar el despliegue de la aplicación a 3 réplicas y lo podemos hacer de dos formas:

Modificando el fichero de despliegue y aplicando los cambios, haciéndolo persistente.
Modificando el despliegue en caliente, es decir, sin hacer persistente el cambio, ejecutando kubectl scale <deploy-name> --replicas=<num_replicas>.

En mi caso, quiero hacerlo de forma no persistente, por lo que ejecuto el comando:

kubectl scale deployment.apps/bookmedik --replicas=3

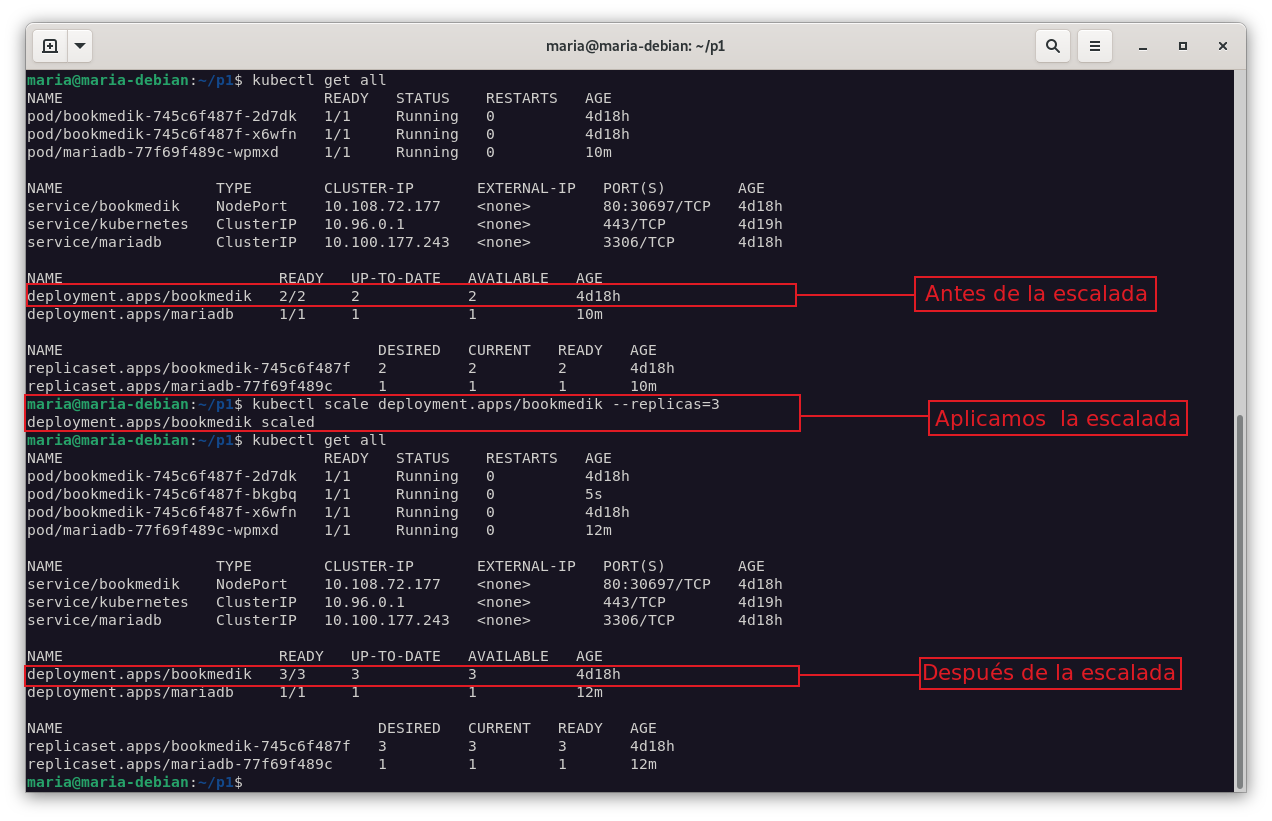

Y comprobamos que se ha escalado correctamente.

Vamos a crear una imagen docker, pero con alguna modficación, para probar el despliegue de una nueva versión de la aplicación.

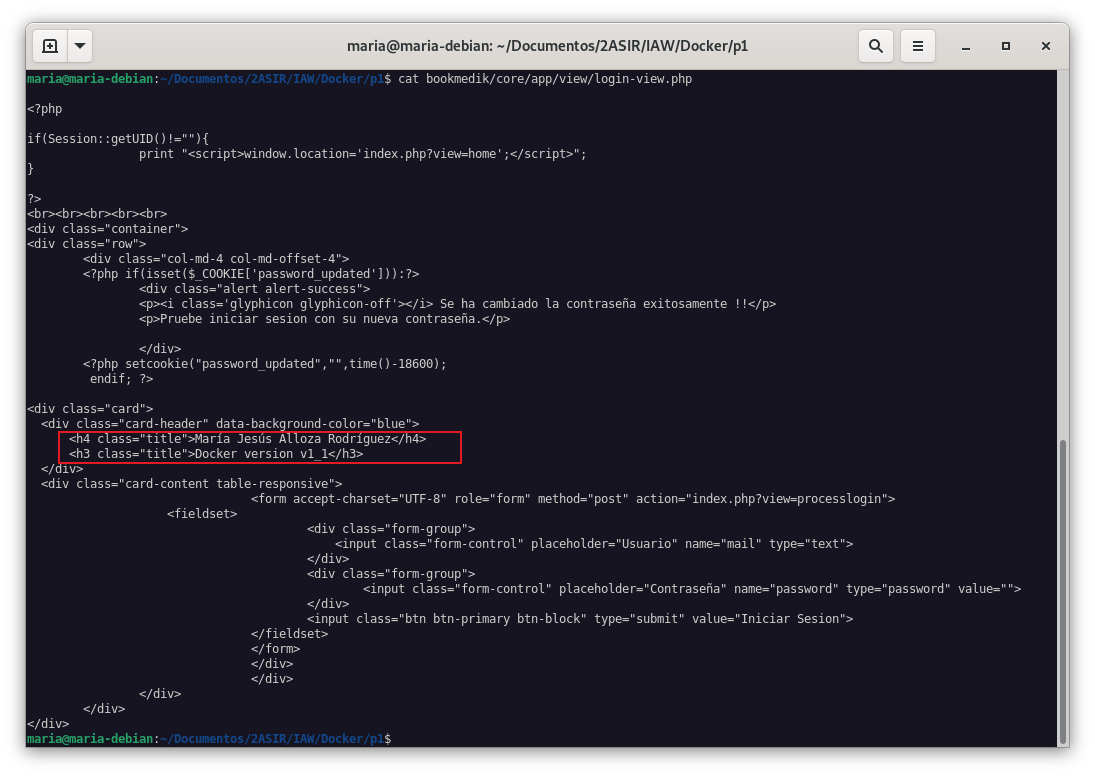

Modificamos el fichero index.php de la aplicación para que muestre la versión de la aplicación.

En mi caso, le he cambiado el texto de la página principal y de la pestaña del navegador.

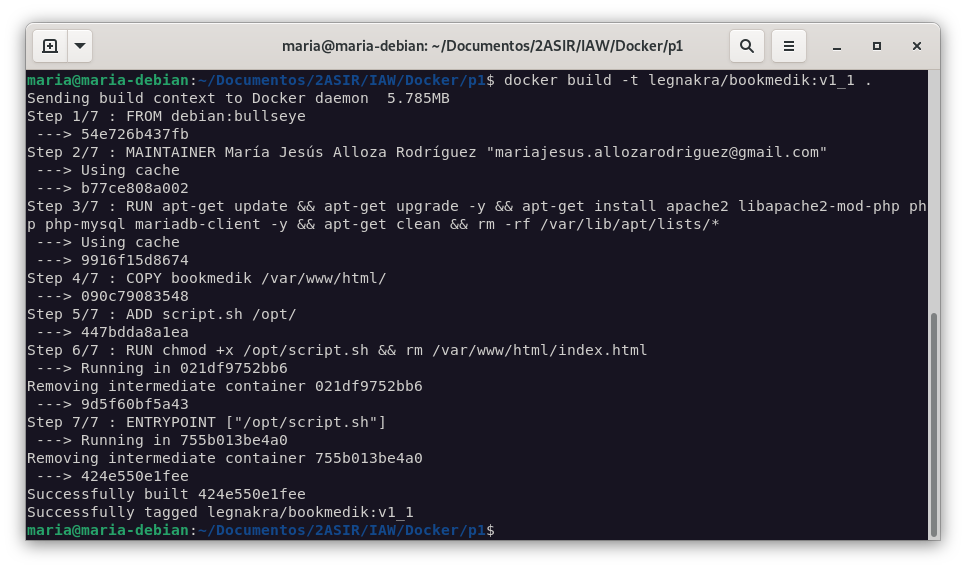

Creamos la imagen docker con la nueva versión de la aplicación.

docker build -t legnakra/bookmedik:v1_1 .

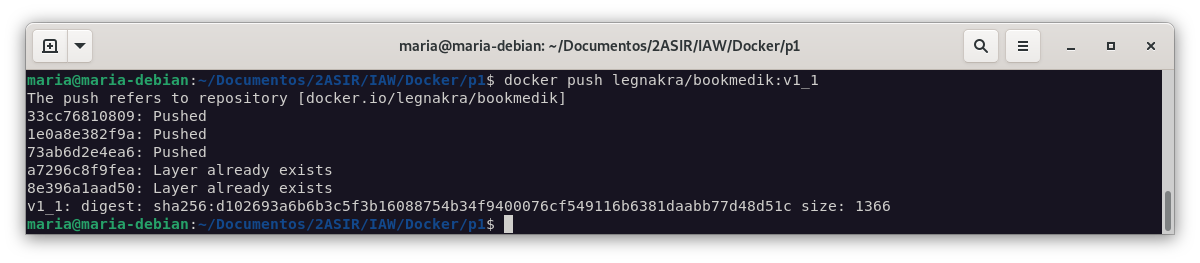

Subimos la imagen a docker hub.

docker push legnakra/bookmedik:v1_1

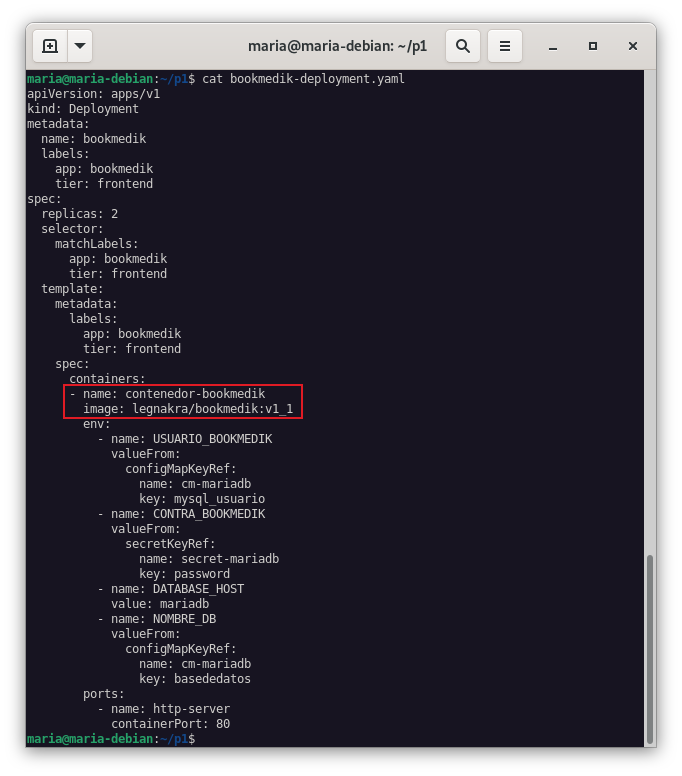

Modificamos el fichero de despliegue para que use la nueva versión de la imagen.

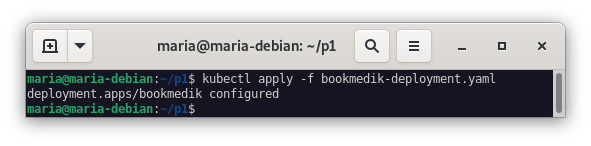

Aplicamos los cambios.

kubectl apply -f bookmedik-deployment.yaml

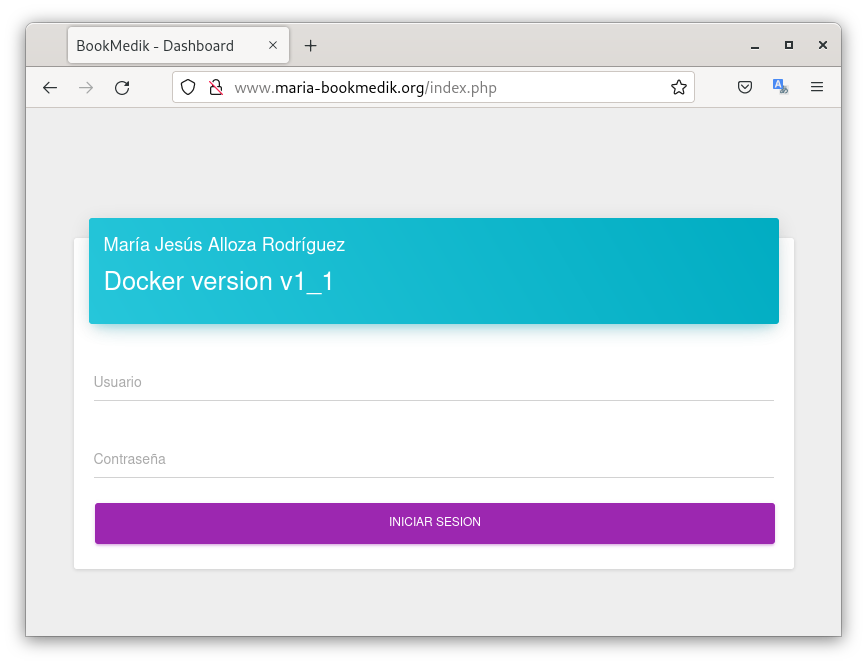

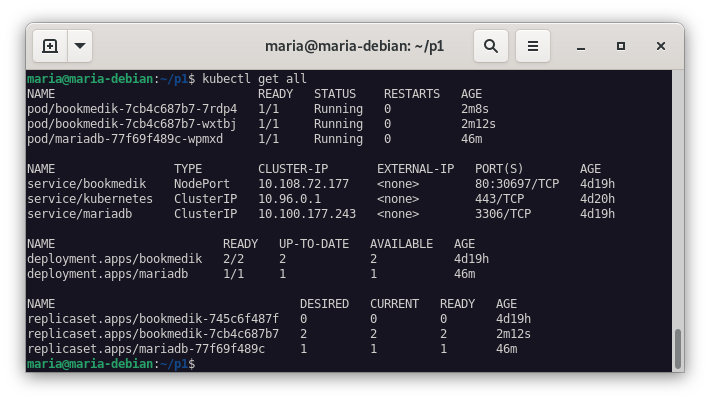

Comprobamos que se ha desplegado la nueva versión de la aplicación.

Y que podemos acceder a la zona de administración.

Ejercicio 2: Despliegue en otra distribución de kubernetes

En esta parte, vamos a instalar un cluster de kubernetes. Pero lo haremos en una distribución diferente a la que hemos usado hasta ahora. Pero debemos hacerlo en otra versión, y he decidido hacerlo en k3s, que es una versión ligera de kubernetes.

Creamos 3 nodos, uno maestro y dos esclavos.

# -*- mode: ruby -*-
# vi: set ft=ruby :

Vagrant.configure("2") do |config|
  config.vm.define :controller do |controller|
    controller.vm.box = "debian/buster64"
    controller.vm.hostname = "controller"
    controller.vm.network :private_network, ip: "192.168.0.10"
    controller.nfs.verify_installed = false
    controller.vm.synced_folder '.', '/vagrant', disabled: true
    controller.vm.provider "libvirt" do |v|
      v.memory = 3072
      v.cpus = 2
    end
  end
  config.vm.define :worker1 do |worker1|
    worker1.vm.box = "debian/buster64"
    worker1.vm.hostname = "worker1"
    worker1.vm.network :private_network, ip: "192.168.0.20"
    worker1.nfs.verify_installed = false
    worker1.vm.synced_folder '.', '/vagrant', disabled: true
    worker1.vm.provider "libvirt" do |v|
      v.memory = 3072
      v.cpus = 2
    end
  end
  config.vm.define :worker2 do |worker2|
    worker2.vm.box = "debian/buster64"
    worker2.vm.hostname = "worker2"
    worker2.vm.network :private_network, ip: "192.168.0.30"
    worker2.nfs.verify_installed = false
    worker2.vm.synced_folder '.', '/vagrant', disabled: true
    worker2.vm.provider "libvirt" do |v|
      v.memory = 3072
      v.cpus = 2
    end
  end
end

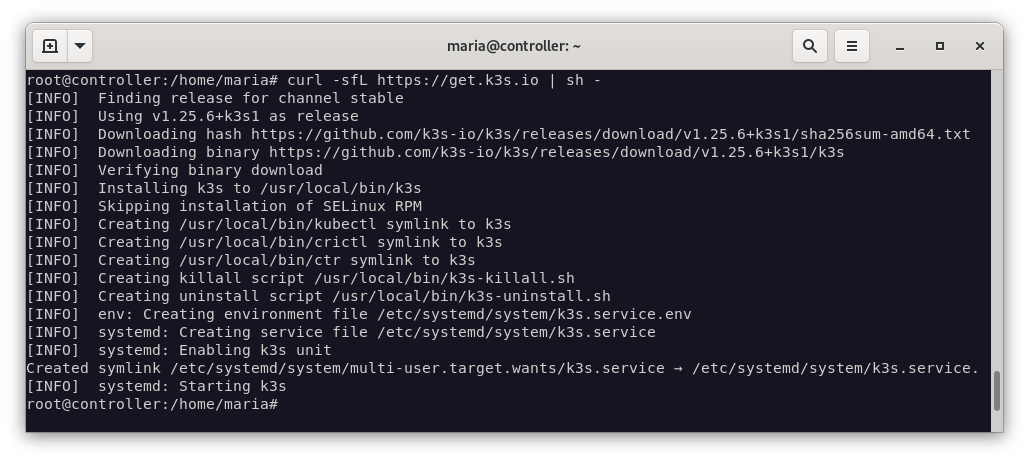

Instalamos k3s en el nodo maestro.

curl -sfL https://get.k3s.io | sh -

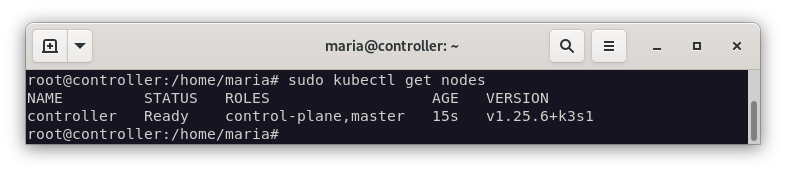

Y comprobamos que está listo.

kubectl get nodes

Identificamos el token del nodo maestro.

sudo cat /var/lib/rancher/k3s/server/node-token
K100ce50339c5ff211169afea38d299cc60ea62c65b98d102b49df1e1c535b8da7f::server:611c1ed3c8c978a4048e541fac5e1061

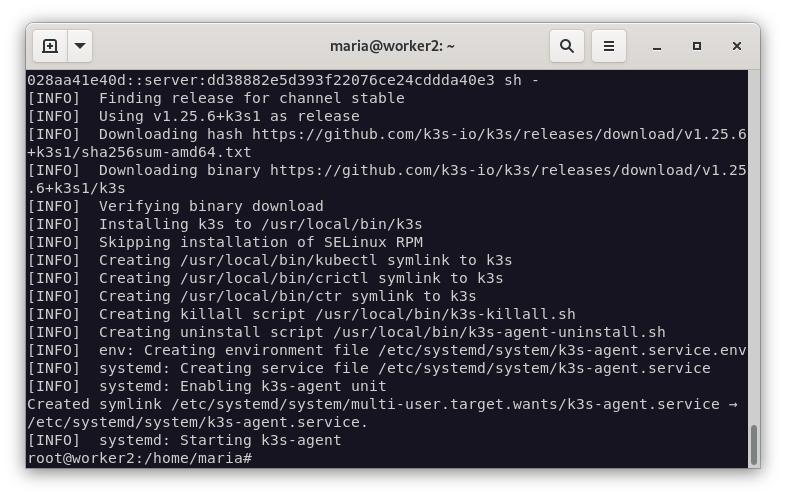

Ejecutamos lo siguiente:

curl -sfL https://get.k3s.io | K3S_URL=https://192.168.121.241:6443 K3S_TOKEN=K100ce50339c5ff211169afea38d299cc60ea62c65b98d102b49df1e1c535b8da7f::server:611c1ed3c8c978a4048e541fac5e1061 sh -

El comando anterior nos instala k3s en el nodo esclavo y lo añade al cluster. En el parámetro URL, debemos poner la IP del nodo maestro y en el parámetro token, el token que hemos obtenido en el paso anterior.

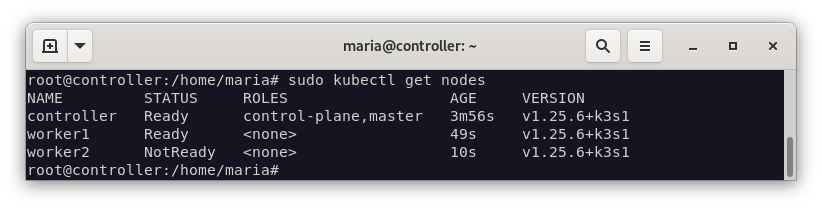

Comprobamos que los nodos están listos.

kubectl get nodes

Instalamos git en el nodo maestro ( controller).

apt install git

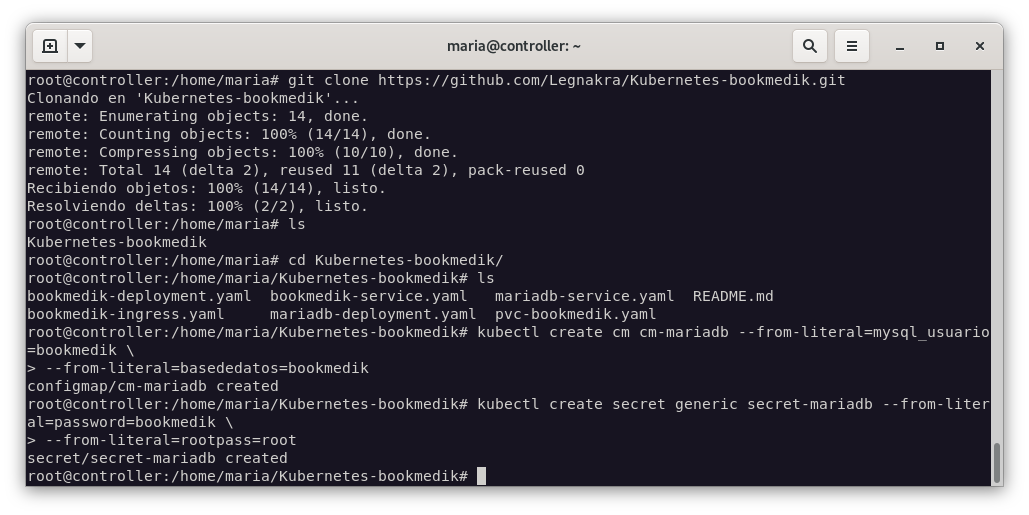

Clonamos el repositorio de la aplicación.

git clone https://github.com/Legnakra/Kubernetes-bookmedik.git

Rehacemos los pasos que hicimos en el ejercicio anterior:

Creamos los ficheros yaml para crear un ConfigMap y un Secret donde guardaremos las variables de entorno.

kubectl create cm cm-mariadb --from-literal=mysql_usuario=bookmedik --from-literal=basededatos=bookmedik

kubectl create secret generic secret-mariadb --from-literal=password=bookmedik --from-literal=rootpass=root

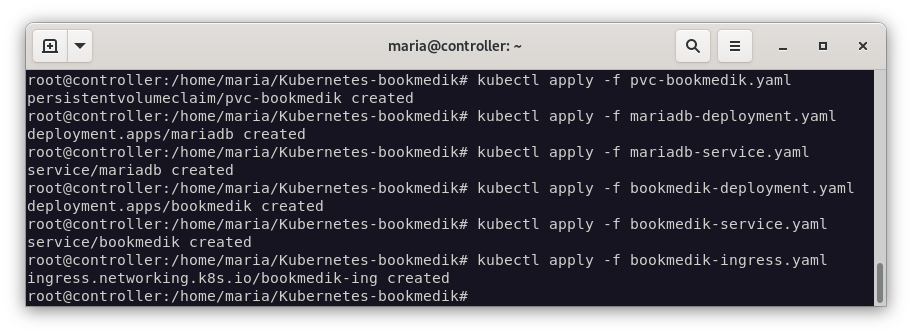

Creamos los recursos:

kubectl apply -f pvc-bookmedik.yaml
kubectl apply -f mariadb-deployment.yaml
kubectl apply -f mariadb-service.yaml
kubectl apply -f bookmedik-deployment.yaml
kubectl apply -f bookmedik-service.yaml
kubectl apply -f bookmedik-ingress.yaml

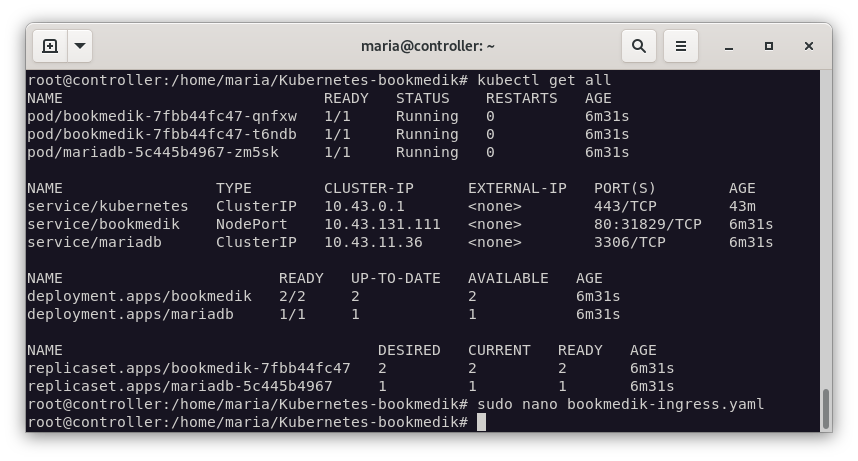

Comprobamos que todo está listo.

kubectl get all

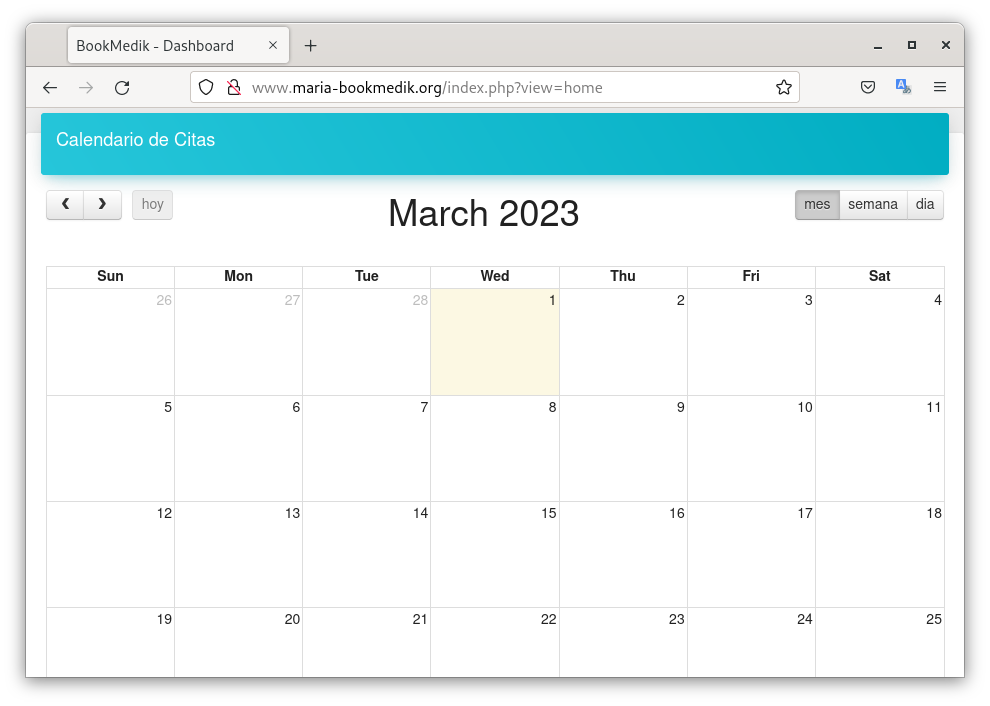

Accedemos a la dirección que hemos establecido en el fichero ‘bookmedik-ingress.yaml’.

Y que podemos acceder a la zona de administración.

Escalamos el despliegue como hemos hecho en el ejercicio anterior, y lo realizaremos con 3 replicas. Para ello, primero, veamos de nuevo que contamos con 2 replicas y vamos a extenderlo a 1 más.

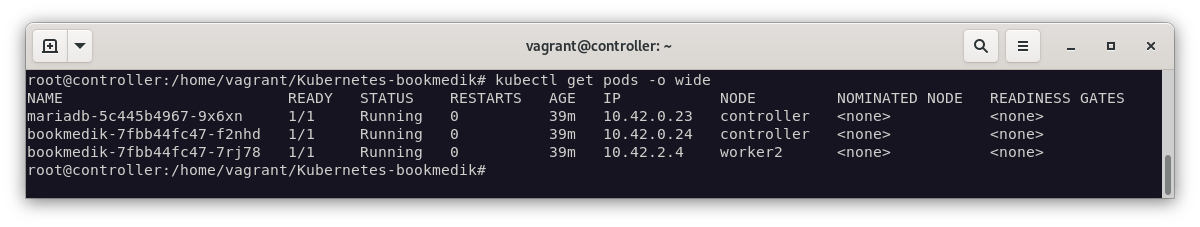

Antes de escalar el despliegue, vamos a ver las replicas que tenemos.

kubectl get pods -o wide

Ahora, vamos a escalar el despliegue.

kubectl scale deployment.apps/bookmedik --replicas=3

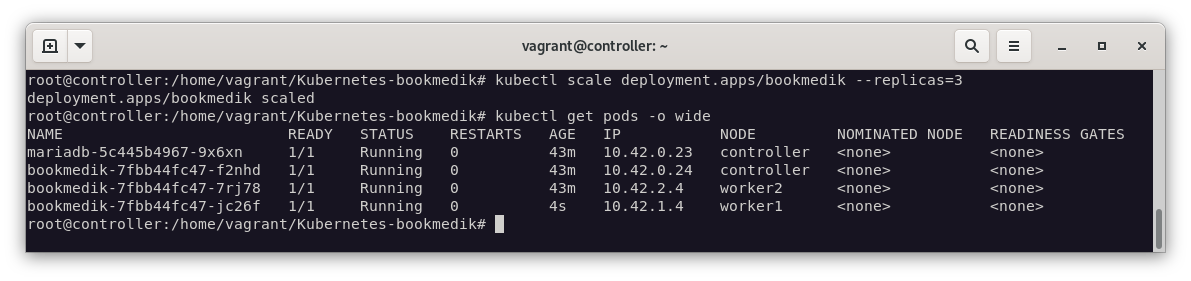

Comprobamos que se ha escalado correctamente y que tenemos 3 replicas.

kubectl get pods -o wide

Comprobamos que podemos acceder a la aplicación.
